天然氣過濾分離器簡介

天然氣過濾分離器是以離心分離、絲網捕沫和凝聚攔截的機理，對天然氣進行粗濾、半精濾、精濾的三級過濾設備，是去除氣體中的固體雜質和液態雜質的高質量效率凈化裝置。凈化效率高，容塵量大，運行平穩，投資運行費用低，安裝使用簡便。

工作原理

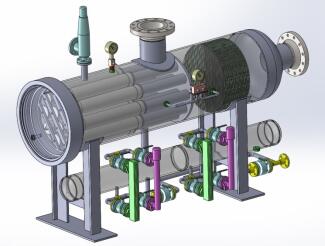

天然氣首先由進口進入過濾器，氣體首先撞擊在支撐濾芯的支撐管上（避免氣流直接沖擊濾芯，造成濾材的提前損壞），較大的固液顆粒被初步分離，并在重力的作用下沉降到容器底部（定期從排污口排出）。接著氣體從外向里通過過濾聚結濾芯，固體顆粒被過濾介質截留，液體顆粒則因過濾介質聚結功能而在濾芯的內表面逐漸聚結長大（如下圖所示）。當液滴到達一定尺寸時會因氣流的沖擊作用從內表面脫落出來而進入濾芯內部流道而后進入?yún)R流出料腔。在匯流出料腔內，較大的液珠依靠重力沉降分離出來，此外，在匯流出料腔，還設有分離元件，它能有效的捕集液滴，以防止出口液滴的被夾帶，進一步提高分離效果。潔凈的氣體流出過濾分離器。隨著氣體通過量的增加，沉積在濾芯上的顆粒會引起燃?xì)膺^濾器壓差的增加，當壓差上升到規定值時，說明濾芯已被堵塞，應該及時更換。

過濾器參數：

◇設計標準：GB/T150、ASME

◇過濾精度從0.1μm到5μm；

◇設計壓力按客戶要求

◇過濾器材質：碳鋼、不銹鋼

◇過濾分離效率：99.98%

應用領域

適用于天然氣、城市煤氣、礦井氣、液化石油氣、空氣等多種氣體。是石化、冶金、燃?xì)獾裙I(yè)部門必不可少的凈化設備。
